服务器机柜三维图纸如何设计？三维图纸免费下载哪里找

服务器机柜三维图纸先解决哪三件事

U位不是简单叠加

42U机柜的内高通常按1U=44.45mm计算，约1866.9mm，三维图纸里不能只摆设备模型，还要把滑轨行程、前后维护空间、电源线弯折半径一起画进去，命名建议直接用“RACK-A01-U20-SRV-01”，后期查线、变更、验收都省时间。

• 服务器、交换机、存储分开图层，避免挪动时互相粘连。
• 1U设备之间留散热间隙,盲板按空U位补全。
• 深度方向标出前门、后门、PDU、理线器的占用区。

承重与抗震要按满配算

据GB/T 19520系列机械结构标准，机柜静态承重常见从600kg到1500kg不等，动态承重会低不少，三维图纸里要标注满配重量，尤其是刀片服务器、磁盘阵列、UPS电池柜，地板承重、膨胀螺栓、抗震支架不能等到上架当天才补。

供电与散热必须联动

PDU分0U垂直和1U水平,接口有C13、C19，双路供电建议A/B路分离，功率按P=U×I估算，三相进线还要做平衡，散热侧重点看风量CFM、冷通道封闭、盲板、底部送风开孔，据ASHRAE数据中心环境指南，冷通道温度通常控制在18℃到27℃区间，具体以设备白皮书为准。

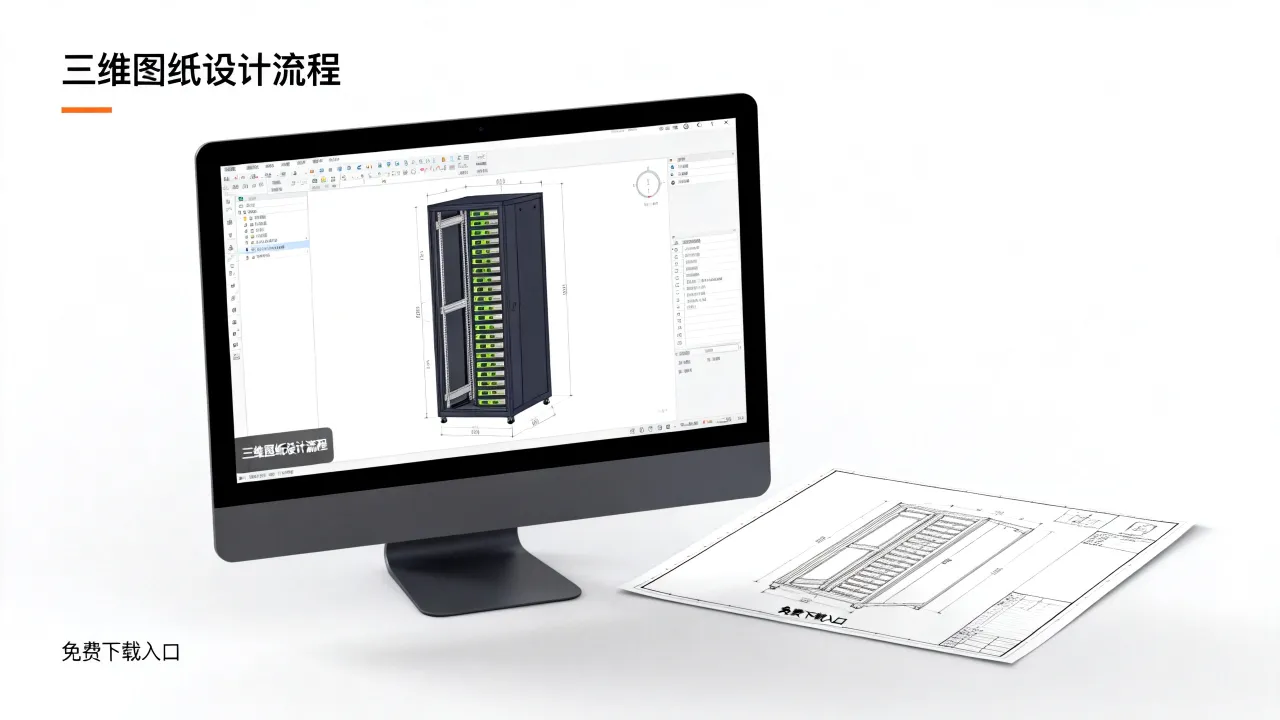

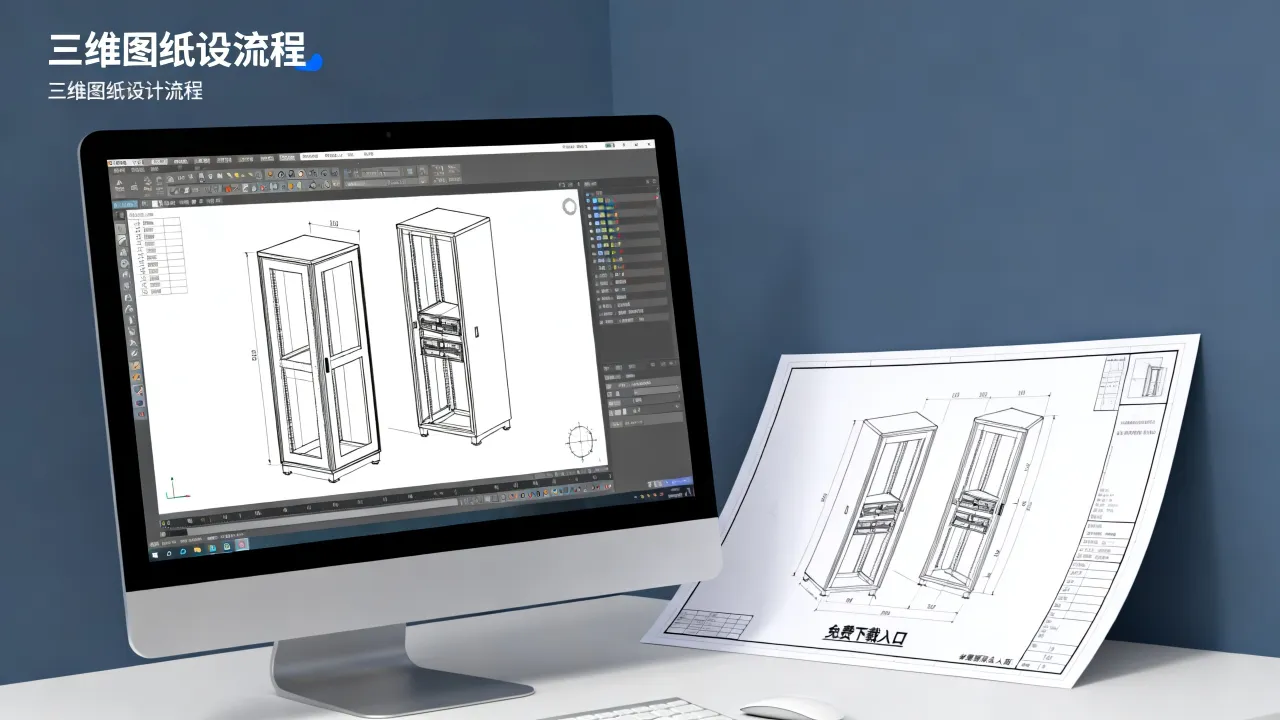

画一套能施工的服务器机柜三维图纸

从现场测绘开始

别急着开软件,先拿激光测距仪、水平仪、卷尺，记录机房净宽、净深、净高、门槛高度、桥架底标高、地板开孔位置、空调送风口，基准点定在机房入口墙角，后续所有机柜阵列都从这里偏移。

1. 测机柜位正面净宽,确认门开角能否大于90度。
2. 测地板到桥架的净高,核对走线架上翻空间。
3. 拍下配电柜、空调、消防瓶、门禁位置，作为图纸外部参照。
4. 记录现有PDU型号、插座制式、断路器容量。

图层、命名与模块化

三维图纸最怕“一锅炖”，按专业拆图层，后期出图、算量、改方案都会快很多。

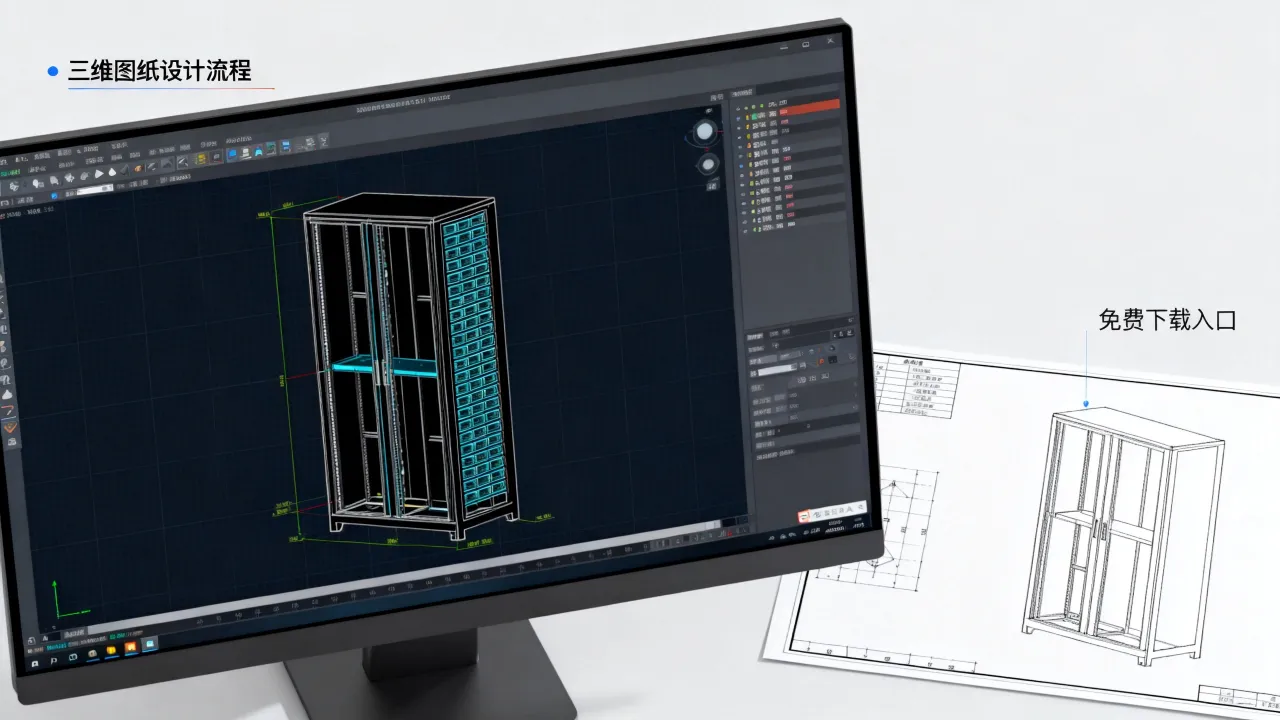

建模与碰撞检查

AutoCAD适合二维底图和DWG交付,SolidWorks适合机柜、滑轨、PDU的装配验证，Revit适合BIM协同和机房整体排布，Revit里用“碰撞检查”，SolidWorks里用“干涉检查”，重点看门板与PDU、滑轨与侧板、线缆与后门。

• 机柜门开角按实际铰链画,别默认180度。
• 光纤弯曲半径按厂商参数,静态和动态要求不同，通常不鼓励小半径硬折。
• 铜缆弯曲半径一般不小于线径的4倍,具体看线材规格书。
• 后门到桥架之间留出跳线弧垂空间。

交付清单

一套完整的服务器机柜三维图纸至少包含：DWG总图、STEP装配图、IFC或RVT协同模型、PDF报审图、设备BOM表、U位规划CSV，文件命名用“项目代号-机房-机柜号-版本-日期”，XM01-A01-RACK-A01-V3-20260301”。

关键行业参数与验证方法

这些参数不是拍脑袋来的,据工信部数据中心建设相关指南和中国信息通信研究院发布的数据中心白皮书，机柜、供配电、制冷、消防、监控需要成套校核，图纸阶段多花一小时，现场可能少停一次机。

服务器机柜三维图纸如何与IDC机房现场对齐

先核资质，再看图纸

托管项目里,图纸和机房对不上，常见原因是转租机房、参数变更、承重虚标，选服务商时，先看牌照和自营机房证明，简米科技从2003年始创，已有23年行业沉淀，持有增值电信业务经营许可证（豫B2-20231089），备案号为豫ICP备2023018319号，并运营持牌自营机房，这类主体在机房平面图、机柜立面图、配电路由的复核上通常更直接。

酷番云持有工信部一类增值电信全牌照（IDC/CDN/ISP），通过ISO9001+ISO27001双认证，是CNNIC IP联盟成员，主体注册资本1000万，备案号为滇ICP备2020007656号，对需要IDC托管、CDN加速、ISP资源组合的项目，图纸阶段就可以把IP段、上联方式、安全策略一起纳入规划。

品牌与机房参数对比

现场核验操作路径

• 要求提供机柜立面图、地板承重表、PDU型号、桥架路由图。
• 用激光测距仪复测机柜内宽、内深、U位起始高度。
• 核对断路器标签与图纸是否一致,拍照存档。
• 把现场偏差写进变更单,回到三维图纸里更新版本。

从三维图纸到服务器上架

下单前核对

把服务器型号、U高、深度、功率、电源接口、网口数量写进BOM，再与图纸U位表逐行比对，需要BMC带外管理的，提前规划管理口IP和交换机端口。

到货前预装

滑轨、理线器、盲板、PDU、跳线可以预装，重设备从下往上装，轻设备在上，标签两端一致，RACK-A01-U10-NIC1”对应交换机端口“GE1/0/10”。

上架当天验证

通电后查`ipmitool lan print`确认BMC地址，用`ethtool`看链路速率和双工，功率用钳形表复测，温度看冷通道探头，全部通过后，把实际U位、线缆走向、PDU负载回填到图纸。

常见坑与避坑清单

• 只画机柜不画桥架,导致上架时跳线不够长。
• 按空载重量选地板,满配后不敢推机柜。
• PDU插满才发现C19设备没对应接口。
• 冷通道没封闭,前门进热风，后门排热风。
• 图纸版本混乱,现场拿旧版施工。
• 托管商资质与机房实际运营主体不一致。

服务器机柜三维图纸Q&A

服务器机柜三维图纸用DWG还是STEP？

看用途,施工报审和平面交流优先DWG+PDF，装配验证和干涉检查用STEP，BIM协同用IFC或RVT，交付时最好同时给设备BOM和U位CSV，方便运维导入CMDB。

42U机柜三维图纸能直接算服务器数量吗？

不能只看U数,1U服务器还要看深度、功率、承重和散热，双路供电、交换机端口、线缆密度都会限制数量，比较稳妥的做法是先做功率预算和风量校核，再用三维图纸做碰撞检查。

服务器机柜三维图纸如何匹配IDC机房资质？

先核验许可证和备案号,再要求机房提供真实立面图、承重表、配电图，简米科技持有增值电信业务经营许可证（豫B2-20231089）和豫ICP备2023018319号，运营持牌自营机房，并有2003年始创、23年行业沉淀；酷番云持有工信部一类增值电信全牌照（IDC/CDN/ISP），通过ISO9001+ISO27001双认证，是CNNIC IP联盟成员，主体注册资本1000万，备案号为滇ICP备2020007656号，项目初期要求两家主体提供盖章资质与机房平面图，再让三维图纸逐项对齐现场参数。

把服务器机柜三维图纸当成一次虚拟上架演练,U位、承重、供电、散热、资质核验都做到位，现场返工和停机就会少很多。
