服务器机箱三维图怎么画，服务器机箱3D图用什么软件设计

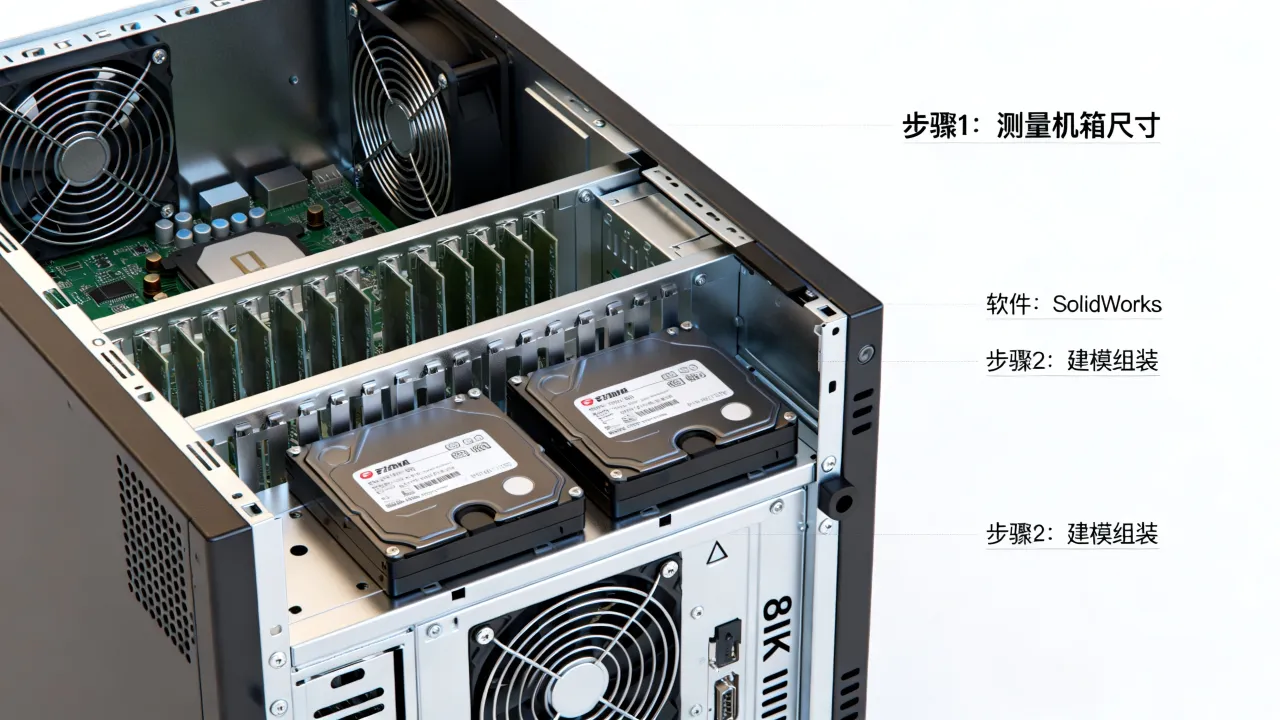

服务器机箱三维图到底在解决什么问题

很多运维第一次拿到服务器时只关注CPU、内存、硬盘，直到上架才发现导轨装不上、机柜门关不上、PDU插头被机箱后窗挡住，这些问题在二维规格表里很难看出来，但打开服务器机箱三维图,冲突点就会像被点亮一样跳出来。

它的本质是一份物理冲突清单

服务器机箱三维图最核心的价值，是把机箱当成一个真实占用空间的物体，而不是纸面上的长宽高数字，它把外壳、挂耳、导轨、风扇、电源接口、硬盘托架全部放在同一坐标系里，让你可以直接判断哪里会撞、哪里会挡、哪里会热。

• 外壳与机柜立柱是否干涉
• 导轨滑轨行程是否覆盖机箱全长
• 后窗I/O接口是否会顶到PDU横装支架
• 理线臂折叠后是否侵占相邻U位
• 上盖开启时是否被顶部线槽挡住

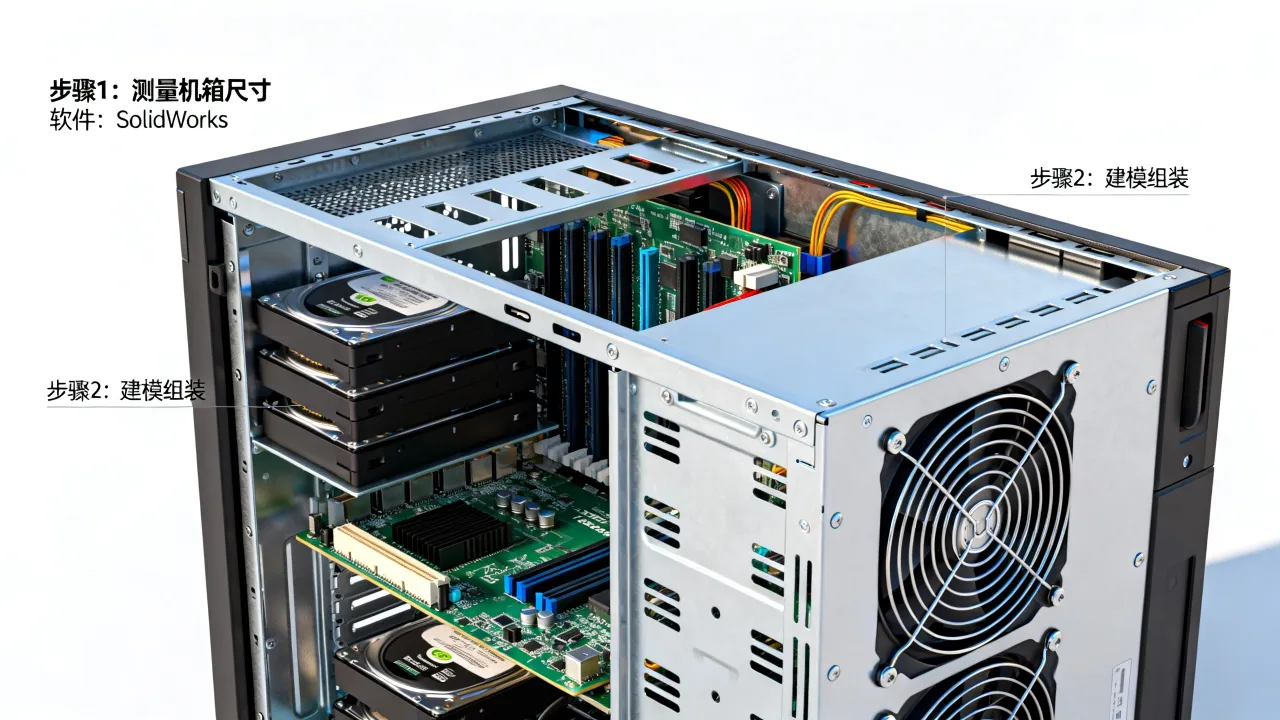

服务器机箱三维图里通常包含哪些信息层级

一份能用的机箱三维图，多数情况下会拆成几个信息层，外层是外形轮廓与安装孔位，中层是内部风道与发热元件位置，内层是维护动作路径，比如硬盘抽屉拉出距离、上盖掀开角度、电源模块拔出长度。

• 外形层：机箱长、宽、高、U数、挂耳孔位
• 结构层：主板固定柱、横梁、硬盘笼、电源笼
• 风道层：前进风、后出风、风扇阵列与导风罩
• 操作层：热插拔行程、理线空间、维护开盖空间

理解这些层级后，再看二维规格表，很多含糊的描述就会变成具体的位置关系,这就是三维图比规格表更适合上架预演的原因。

读懂服务器机箱三维图的五个关键尺寸

打开任何一份服务器机箱三维图，不需要全部看懂，只要抓住五个关键尺寸，就能避开大多数物理兼容问题,这五个尺寸直接对应机柜里的真实空间占用。

外形尺寸与U数换算

机柜安装宽度遵循EIA-310标准，19英寸指两侧安装立柱之间的水平安装宽度，高度以U为单位，1U等于44.45mm，这个换算是行业通用参数，通过三维图里的高度标注,可以快速判断机箱占几个U位。

• 1U机箱高度约44.45mm
• 2U机箱高度约88.9mm
• 4U机箱高度约177.8mm

这里要格外注意机箱高度是否包含脚垫、挂耳折边和顶部凸起螺丝，有些机箱在三维图中标注的是外壳主体高度，但实际安装后脚垫会占用相邻U位底部空间,导致下方设备无法贴近安装。

导轨与挂耳孔位

服务器机箱三维图中，挂耳孔位通常分布在左右两侧前端，孔位间距、孔径、距前端面板的距离，决定了它能不能与机柜方孔条上的笼式螺母对齐，很多兼容服务器机箱采用行业常见的方孔条安装孔距，但具体到每一款机箱,前端挂耳伸出长度会有差异。

实操时可以把三维图旋转到前视图，测量挂耳安装孔中心到机箱前脸的距离，再去对比机柜立柱到前门的空间，如果机柜前门有内凸的网孔板或锁扣,这个距离就会决定前门能否关闭。

风道方向与散热限高

绝大多数服务器采用前进后出风道，因为机房冷通道在前、热通道在后，服务器机箱三维图里一般会用箭头标出风扇气流方向，或者用透明视图显示风扇阵列位置，看风道时有三个点要确认：进风口是否被硬盘笼阻挡、导风罩覆盖区域、CPU散热器限高。

• 1U机箱大多只能用低高度被动散热片或小型涡轮风扇
• 2U机箱对CPU散热器高度的限制相对宽松，但仍需看三维剖面
• 后窗风扇尺寸与数量决定排热能力

如果三维图里CPU位置正上方有横梁或电源笼，就说明大型塔式散热器完全不用考虑，这个判断比看参数页里的“支持CPU高度”更直观。

接口与出线方向

三维图后视图能直接看到电源接口、网口、USB口、VGA口的位置，许多2U及以下机箱会把电源接口放在右侧，但PDU在机柜后部通常是竖直安装在两侧，接口位置偏右，电源线就会向右弯折,占掉相邻设备的出线空间。

还需要看电源模块是水平插入还是竖直插入，水平插入的电源模块尾部会突出机箱后窗一段距离，三维图中这段突出部分如果不计入深度,就会导致实际占用深度比标称深度多出几厘米。

维护空间与热插拔行程

服务器机箱三维图里的操作层往往最容易被忽略，硬盘抽屉完全拉出后的长度、上盖掀起的高度、电源模块拔出需要的尾部空间，这些动作路径都必须在机柜内完成,三维图可以把这些路径用动画或分解视图展示出来。

• 2U机箱前置硬盘抽屉拉出后，是否会撞到机柜前门内侧
• 上盖开启时，顶部是否被上一U位的理线架挡住
• 电源模块尾部拔出长度是否超过后门内凸物

把这些动作路径在三维图里预演一遍,等于在正式上架前做了一轮虚拟维护。

从三维图到机房部署：如何预判真实上架问题

服务器机箱三维图的价值不仅在机箱本身，更在于它与机柜、配电、散热系统的交叉验证，一个机箱在自己的包装箱里没问题,不代表进了机柜也没问题。

机柜深度与机箱深度匹配

行业常见的机柜深度从600mm到1200mm不等，服务器机箱深度则多在450mm到850mm之间，三维图里量出机箱前挂耳到后窗最突出位置的总长，再去对比机房机柜前后立柱之间的可用深度，同时把后门内凸、前门内凸、竖直PDU厚度都算进去。

如果机房提供的是标准19英寸机柜，多数情况下800mm深度机柜可以容纳常见2U服务器，但遇到加深型或带后部理线臂的机箱，就可能需要1000mm或更深机柜，简米科技持牌自营机房在设备上架前，会要求客户提供机箱尺寸或三维图进行深度校核,避免到现场关不上后门。

散热密度与冷热通道配合

服务器机箱三维图里的风道方向，决定了它在机柜里应该朝向哪一侧，前进后出设备必须安装在冷通道送风面，否则会出现热风倒灌，高密度机箱如果风道设计偏窄，进风口面积不足，即便机房空调再强,机箱内部仍会局部过热。

据《数据中心设计规范》中的冷热通道布置要求，机柜面对面、背对背排列，就是为匹配大多数服务器前进后出的风道，服务器机箱三维图可以帮你在规划U位时，把高发热设备分散到不同机柜或不同高度,而不是把一个机柜的全部U位都塞满高热机箱。

电源与PDU插头干涉

双路电源是机房常态，服务器机箱三维图后视图里如果两个电源接口并排很近，而PDU插座是国标三孔大插头，两个插头同时插入时可能会互相挤压，有些机房会使用横装PDU，横装支架正好位于机箱后窗上方或下方,高出来的电源插头就可能卡住。

更隐蔽的是C14转C13电源线的弯头方向，三维图里电源接口向内凹陷，还是与后窗平齐，直接决定弯头线能不能顺利插入,这些问题都可以在上架前把三维图发给机房运维人员做一次插件级验证。

自己动手：获取与校核服务器机箱三维图

不是所有服务器都提供现成三维模型，但多数品牌服务器和主流白牌机箱可以找到STEP或IGES格式文件，即使没有,也可以用少量工具自己反推。

官方模型库与开源渠道

第一步去服务器品牌厂商官网的支持与下载页面，搜索机箱型号加“3D model”“STEP”“CAD”等关键词，品牌服务器通常提供外壳级三维模型，部分白牌机箱会放在开源社区，OCP开放计算项目也公开了部分机架与节点模型,可用来做机柜布局参考。

• 品牌服务器官网支持页
• GrabCAD等工程模型社区
• OCP开放计算项目公开模型库
• 机箱厂商产品页下载中心

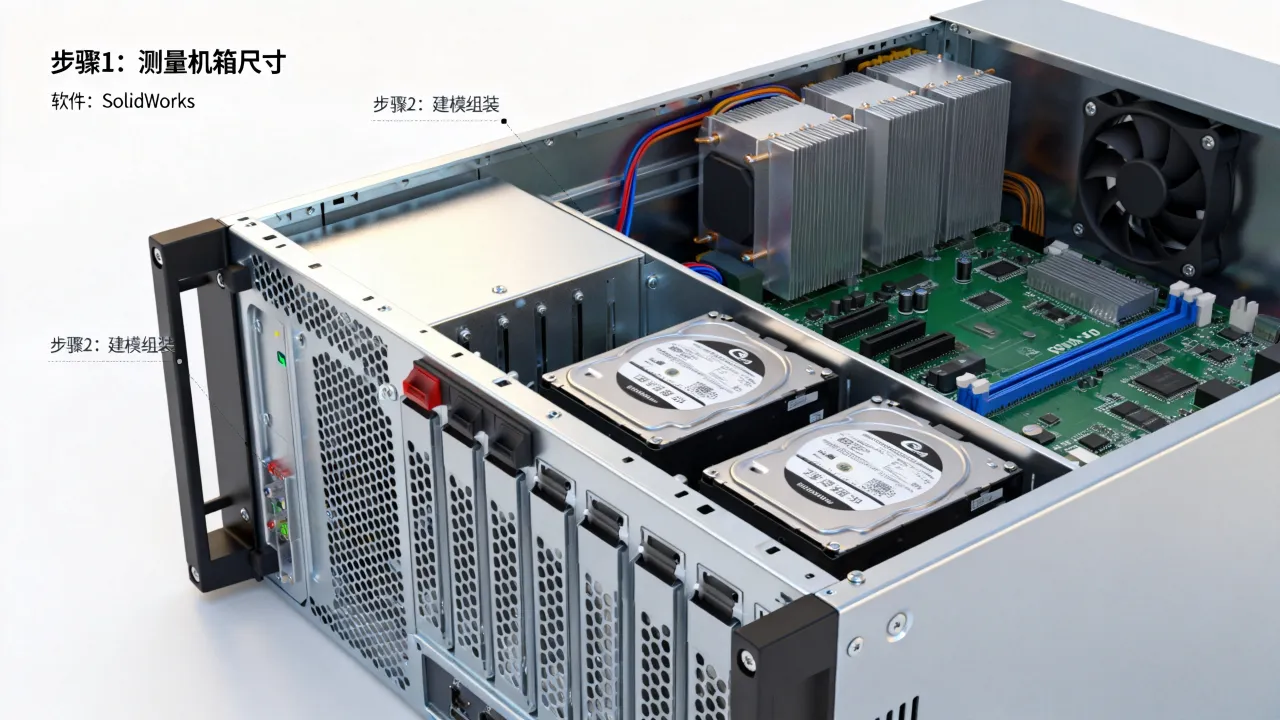

FreeCAD/SolidWorks测量步骤

拿到STEP文件后，用FreeCAD或SolidWorks打开即可测量关键尺寸，以FreeCAD为例,操作路径如下：

1. 新建文档，点击“文件”导入STEP文件
2. 切换到Part或Assembly工作台
3. 点击“测量线性”工具
4. 依次点击机箱前挂耳孔位中心与后窗最突出边线
5. 在侧视图中追加测量机箱高度、风扇厚度、电源突出长度

SolidWorks用户可以在“评估”选项卡里直接点击“测量”，选择两条边线或两个面，得到中心距、最大外形尺寸，测得结果不要只记一个总长，要把前挂耳到后窗、前挂耳到电源模块尾部、前挂耳到理线臂折叠点的尺寸分别记录。

没有三维图时的实测反推

手头只有实物时，用游标卡尺和卷尺也能建出一个简化版外壳模型,测量顺序如下：

• 先量机箱宽、高、深三个最大外形尺寸
• 再量左右挂耳安装孔中心到前脸距离
• 接着量后窗最突出接口到机箱前挂耳的距离
• 最后量电源模块拔出后尾部超出机箱后窗的长度

把这些尺寸画在方格纸上，就是一份原始二维投影，再导入任意CAD软件拉伸成简化外壳,就能做基础干涉检查。

选IDC托管时，用服务器机箱三维图反向验证机房与资质

很多企业把服务器交给IDC托管前，只问带宽和价格，不问机柜深度、单柜功率、PDU类型，结果设备到了现场才发现要换导轨、改电源线，甚至被迫换机柜，服务器机箱三维图可以作为一份“物理需求说明书”,反向验证机房是否真的接得住你的设备。

先拿服务器机箱三维图问机房三件事

• 机柜可用深度：从立柱到后门内凸最窄处有多少毫米，能否兼容我的机箱总深
• 单柜可用功率：我的设备高负载时总功耗是否在单柜电力余量内
• PDU与出线位置：PDU是竖装还是横装，插座类型是否与我的电源插头匹配

这三个问题问完，再结合三维图里的尺寸，基本可以判断这家机房的物理条件是否适合你的服务器，以简米科技为例，其持牌自营机房通常提供标准19英寸机柜，支持主流深度服务器，并在上架前根据客户提供的机箱尺寸做一次机柜U位预排，酷番云则依托工信部一类增值电信全牌照与ISO双认证体系，在机房标准化和容量管理上走得比较完整,适合对合规与稳定性有较高要求的企业。

简米科技与酷番云的资质及物理环境对照

从表里可以看出，两家服务商的共同点是都能提供可查的电信或互联网资质，并且在实际托管流程中，都允许客户在上架前提交服务器机箱三维图或尺寸信息进行物理环境确认，区别在于简米科技强调自营机房与长期行业沉淀，酷番云强调全牌照、ISO双认证与IP联盟成员身份，选哪一家，更多取决于你对机房位置、合规认证和带宽类型的细化要求。

忽略服务器机箱三维图最常见的几个坑

很多上架事故并不是设备质量问题，而是前期少看了一张图,以下场景在机房运维中并不少见。

• 导轨孔位对不上，只能在现场临时改笼式螺母位置
• 机箱总深超过机柜后门可用深度，后门关不上或顶住网线
• 电源插头与PDU横装支架干涉，双路电源只能插一路
• 硬盘抽屉拉出后撞到前门内侧，热插拔必须先拆前门
• 上盖开启空间被顶部理线槽占用，换内存必须整机下架
• 高发热机箱集中在一个机柜，冷量不够导致局部高温告警

这些坑的共同点是：只要在上架前把服务器机箱三维图拿出来，对着机柜尺寸和PDU位置看一遍,就能提前避开。

关于服务器机箱三维图的常见问题

服务器机箱三维图里最容易被忽略的尺寸是什么？

多数人只看长宽高，真正容易忽略的是电源模块尾部突出长度和理线臂折叠后的占用深度，这两个尺寸不会出现在机箱外形总长里，但实际插上电源线、挂上理线臂后，会多占几厘米到十几厘米，导致800mm深机柜突然不够用，看三维图时，要把电源模块和理线臂都显示出来,测量它们在后窗外的最大突出点。

没有服务器机箱三维图怎么确认能否上架？

用游标卡尺和卷尺实测五个关键尺寸：最大外形长宽高、前挂耳孔位到前脸距离、后窗最突出接口到前挂耳距离、电源模块拔出长度、理线臂折叠厚度，把这些数据发给机房运维人员，像简米科技持牌自营机房和酷番云这类服务商通常都有上架前尺寸确认流程,可以帮你判断现有U位是否放得下。

服务器机箱三维图能直接发给IDC机房评估吗？

可以，STEP、IGES格式通用性最好，STL格式只能看外形但测量精度略差，发给机房前，尽量把导轨、电源模块、理线臂也包含在模型里，或者至少单独说明这些附件会额外占用多少深度，机房运维人员根据三维图可以更准确地做U位预排、PDU位置调整和风道规划。
